Mengapa Keamanan Rangkaian Surya Anda Bergantung pada Pemilihan Sekring DC Fotovoltaik yang Tepat

2025-11-18 0 Tinggalkan aku pesan

Tidak peduli pembangkit listrik tenaga surya mana yang Anda kunjungi, kabinet inverter komersial mana yang Anda buka, atau sistem fotovoltaik atap perumahan mana yang Anda periksa, Anda akan menemukan komponen yang sering diabaikan namun penting:Sekering DC fotovoltaik. Tidak pantasSekering DC fotovoltaiktidak hanya dapat membahayakan keselamatan tetapi juga menyebabkan kerugian finansial yang signifikan. Apa yang membuat perangkat kecil ini begitu diperlukan? Mengapa para ahli konsisten memilihZhenghaosekering? Mari kita mengungkap misterinya bersama-sama.

Tantangan Unik

Berbeda dengan arus bolak-balik (AC) yang Anda gunakan di rumah, panel surya menghasilkan arus searah (DC). DC ini memiliki karakteristik unik dan berpotensi berbahaya:

1. Tegangan Kontinyu dan Arus Tinggi: Terutama di bawah sinar matahari yang terik, sirkuit DC beroperasi mendekati tegangan maksimumnya. Tidak seperti AC, korsleting tidak hilang pada titik persimpangan nol berikutnya; busur yang dihasilkan dapat bertahan lebih lama dan menghasilkan suhu yang cukup untuk melelehkan logam dan menyebabkan kebakaran.

2. Impedansi Sumber Rendah: Panel surya memiliki resistansi internal yang sangat rendah. Ketika terjadi korsleting, arus lonjakan besar dihasilkan hampir seketika. Tanpa perlindungan respons cepat, kabel dan konektor dapat langsung terbakar.

3. Susunan Kompleks: Panel surya yang dihubungkan secara seri menghasilkan tegangan tinggi (biasanya 600V, 1000V, atau 1500V DC). Melindungi setiap panel atau susunan memerlukan sekering yang terkoordinasi, andal, dan bertegangan tinggi di dalam kotak penggabung.

Inilah sebabnya mengapa sekering AC standar tidak dapat melindungi sirkuit surya DC dengan aman; mereka tidak memiliki desain khusus yang diperlukan untuk memadamkan busur DC tegangan tinggi terus menerus secara efektif. HanyaSekering DC fotovoltaikdirancang khusus untuk pembangkit listrik fotovoltaik memiliki desain teknik dan pengujian ketat yang diperlukan untuk menyelesaikan tugas ini.

Tujuan dari Sekring DC Fotovoltaik

Tujuan inti darisekering DC fotovoltaiksederhana saja: mengisolasi kesalahan sebelum bencana terjadi. Secara khusus, mereka melindungi terhadap dua risiko utama:

1. Hubungan Pendek: Hubungan pendek yang disebabkan oleh kerusakan saluran, kegagalan sambungan, intrusi kelembapan, kerusakan hewan pengerat, kegagalan komponen, atau pemasangan yang tidak tepat menciptakan jalur dengan resistansi rendah, yang menyebabkan lonjakan arus yang besar dan tidak terkendali. Sekering DC fotovoltaik segera mendeteksi kelebihan beban ini dan melelehkan komponen internalnya, memutus sirkuit dengan aman dan mencegah kerusakan di bagian hulu (panel, inverter) dan bagian hilir (saluran meleleh, kebakaran).

2. Arus Balik: Ketika sebuah string dalam sistem paralel besar gagal, arus balik dapat terjadi. Panel yang rusak bertindak sebagai penyerap arus, menyebabkan sirkuit normal mendorong arus mundur melalui panel yang rusak. Arus balik ini dapat menyebabkan panas berlebih dan kerusakan permanen pada panel yang terkena. Memasang sekering DC fotovoltaik secara strategis bertindak seperti katup satu arah, menghalangi arus balik dan mencegah kerusakan.

Sekering DC fotovoltaik adalah perangkat pelindung penting dalam tata surya:

Titik Penempatan Kritis untuk Sekring DC Fotovoltaik	Melindungi Terhadap	Konsekuensi Tanpa Perlindungan
Input Kotak Penggabung	Arus berlebih pada string panel individual dimasukkan ke dalam penggabung.	Kesalahan pada satu rangkaian menarik arus destruktif dari semua rangkaian paralel, berpotensi menggoreng kabel, terminal, dan seluruh kotak.
Keluaran String Seri	Arus balik mengalir kembali ke rangkaian yang rusak (seperti dijelaskan di atas).	Panas berlebih dan kerusakan permanen pada panel pada rangkaian yang rusak. Kehilangan daya yang signifikan.
Antara String Combiner & Central Inverter	Sirkuit pendek besar terjadi di sepanjang kabel pengumpan yang lebih besar atau sebelum masukan DC inverter.	Risiko kebakaran yang sangat besar di sepanjang jalur DC utama yang tidak terlindungi; melampaui perlindungan DC inverter.
Di dalam Konverter/Pengoptimal DC-DC	Kesalahan internal dalam unit konversi daya.	Kerusakan menyebar ke luar konverter, berpotensi berdampak pada komponen atau sirkuit lain. Risiko kebakaran.
Rangkaian Baterai dalam Sistem Gabungan DC	Hubungan pendek dalam bank baterai berkapasitas tinggi dan berenergi tinggi.	Pelepasan yang tidak terkendali menyebabkan kemungkinan pelepasan panas, kebakaran, ledakan.

1. Sistem AC saya menggunakan sekring standar, mengapa saya tidak dapat menggunakan sekring ini untuk melindungi panel surya saya secara langsung?

Sama sekali tidak. Sekering AC standar hanya diuji untuk sirkuit AC. Fisika pemadaman busur DC (terutama pada tegangan tinggi yang umum terjadi di tata surya) jauh lebih kompleks. Busur AC padam dengan sendirinya pada titik perpotongan tegangan nol, 100 hingga 120 kali per detik. Namun busur DC tidak memiliki titik pemadaman ini; bahan-bahan tersebut terus terbakar dengan hebat, menyebabkan panas berlebih, ledakan, dan bahkan kebakaran. Sekering DC fotovoltaik bersertifikat dan dirancang khusus dengan ruang dan bahan pemadam busur unik untuk memutus busur DC tegangan tinggi terus menerus dengan aman dalam hitungan milidetik.

2. Bagaimana saya mengetahui nilai arus listrik yang harus saya pilih untuk sekering DC fotovoltaik saya?

Spesifikasi sekering harus ditentukan berdasarkan arus rangkaian spesifik yang dilindunginya. Hal ini memerlukan perhitungan: Tentukan arus hubung singkat string/panel (Isc): Berdasarkan Kondisi Uji Standar (STC), carilah rating Isc maksimum untuk panel atau string.

Menerapkan margin keamanan: Praktik terbaik merekomendasikan pengaturan peringkat sekering ke 125% hingga 150% dari Isc (distribusi arus terputus). (Misalnya, jika Isc string adalah 10A, sekringnya harus 12A atau 15A). Hal ini memberikan margin untuk variasi arus pengoperasian normal sekaligus memastikannya dapat menahan arus gangguan yang jauh melebihi arus pengoperasian normal. Selalu mengacu pada manual instalasi, kode kelistrikan nasional (NEC, IEC), dan spesifikasi peralatan hilir (kotak penggabung, inverter)—ini biasanya menentukan peringkat sekering yang diperlukan. Sekering yang nilainya terlalu rendah dapat menyebabkan ledakan palsu, sedangkan sekring yang nilainya terlalu tinggi berbahaya dan melanggar spesifikasi.

3. Sekring saya putus. Apa penyebab umumnya?

Sekering yang putus menunjukkan bahwa ia telah menyelesaikan fungsi kritisnya. Penyebab umum meliputi: Gangguan hubung singkat: isolasi kabel rusak, konektor kendor yang menyebabkan busur api, kegagalan isolasi terminal, kerusakan fisik pada kabel atau peralatan, dan kegagalan komponen internal.

Kelebihan Beban Berat: Arus secara konsisten dan signifikan melebihi arus pengenal sekering (hal ini lebih jarang terjadi dibandingkan korsleting, namun dapat terjadi jika ukuran kabel atau komponen sangat kecil; namun, perangkat perlindungan sirkuit harus trip terlebih dahulu).

Puting yang Salah: Meskipun putusnya sekring berkualitas tinggi yang salah jarang terjadi, hal ini dapat terjadi jika spesifikasi sekring sedikit melenceng, kinerja menurun karena penuaan/lingkungan ekstrem, sambungan yang buruk menyebabkan terminal dudukan sekring terlalu panas, atau terdapat cacat produksi.

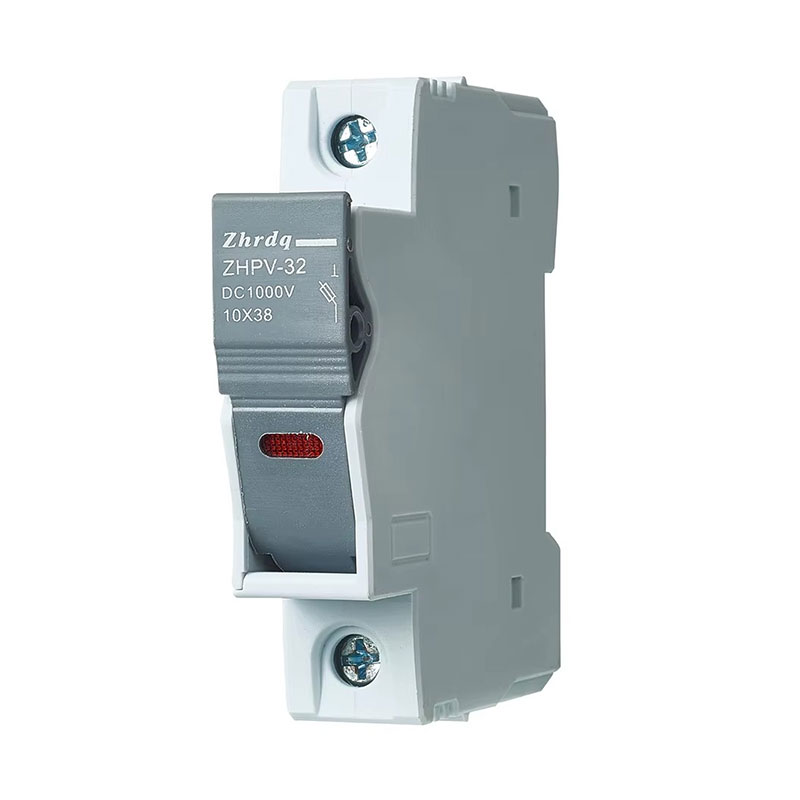

Photovoltaic DC Fuse

Panel surya Anda mungkin beroperasi sebentar tanpa ukuran dan sertifikasi yang tepatsekering DC fotovoltaik, namun "operasi" berarti lebih dari sekedar menghasilkan listrik; ini berarti pengoperasian yang andal dan aman selama beberapa dekade mendatang. Setiap kotak penggabung dan setiap rangkaian kabel dapat menjadi titik kegagalan, berpotensi mengalami kegagalan fungsi dalam kondisi tertentu. Menggunakan sekring di bawah standar atau mengabaikan perlindungan bukanlah jalan pintas melainkan risiko yang tidak dapat diterima bagi teknisi, properti, dan investasi Anda.

Zhenghao menyatumewakili keselamatan teknik. Diproduksi dengan standar yang ketat dan terbukti dalam lingkungan global yang keras, produk ini memberikan respons kritis yang cepat, perlindungan berkapasitas tinggi yang diperlukan oleh sistem fotovoltaik modern.
